Axure教程(中级):侧导航收缩及展开

2 2021-08-23 09:42 内容校对:海绵宝宝手里的锅铲
收藏(0) 共有 424 人学习了本教程

《Axure教程(中级):侧导航收缩及展开》是一篇关于Axure的学习教程,通过简单几步就能实现教程中的效果图效果,当然只学习这一点,并不能完全掌握Axure技巧;你可以通过此加强操作实例,交互产品,页面等多维度案例或实操来进行更多的学习;此教程是由锋在2021-08-23发布的,目前为止更获得了 2 个赞;如果你觉得这个能帮助到你,能提升你Axure技巧;请给他一个赞吧。

本文为大家演示了,如何用Axure实现侧导航栏收缩、展开的效果,enjoy~

在web端的后台管理平台,我们经常看到这样的侧导航。

Axure教程(中级):侧导航收缩及展开

我们来简单模仿一下交互效果,此教程主要是运用动态面板的显隐和推拉动元件的效果:

一、页面布局

从左侧元件库拉入一个【矩形】作为【模块导航1】,一个【动态面板】作为【二级导航】,宽度设置为一样,如下:

Axure教程(中级):侧导航收缩及展开

双击【动态面板01】,编辑【state1】,添加4个【矩形】作为展开的子导航。如下:

Axure教程(中级):侧导航收缩及展开

为了美观,可以让每个矩形的文字居左,距离左边20像素,选中矩形后,点击右侧的【样式】中的【填充】,【左】的值为20。

Axure教程(中级):侧导航收缩及展开

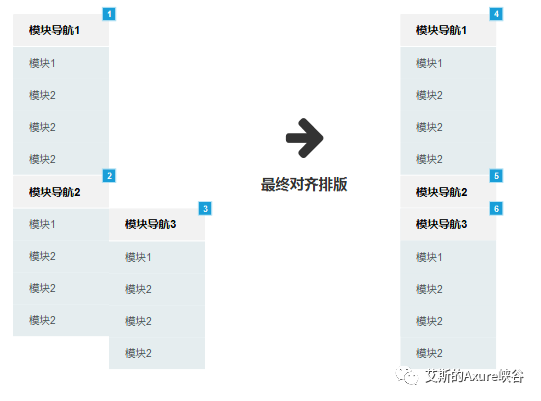

接下来,复制矩形【模块导航1】及动态面板【01】,并命名为矩形【模块导航1】和【模块导航2】,动态面板【02】和动态面板【03】,(切记:让【模块导航2】对齐在动态面板【01】下面,【模块导航3】对齐在【模块导航2】下面,然后,全部左对齐),最终排版效果如下:

Axure教程(中级):侧导航收缩及展开

二、添加交互

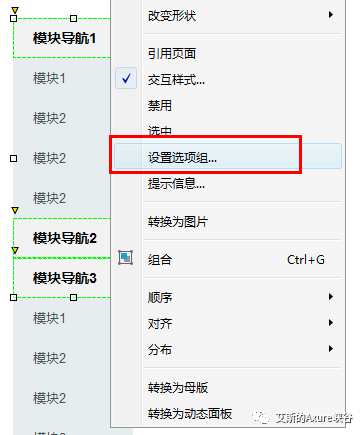

同时选中【模块导航1】、【模块导航2】、【模块导航3】,右键,点击【设置选项组】。(目的:是为了让模块之间的选中样式,点击选中其中一个,其它模块为不选中)。

Axure教程(中级):侧导航收缩及展开

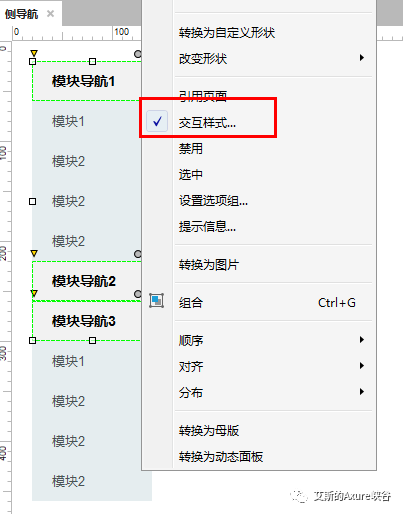

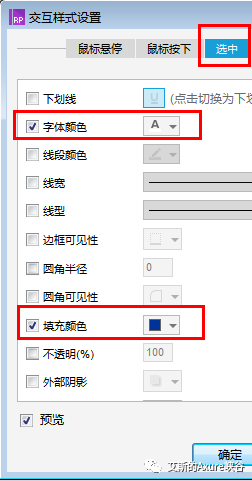

同样,选中其中的【交互样式】,添加【悬浮】和【选中】的交互样式,如下:

Axure教程(中级):侧导航收缩及展开

Axure教程(中级):侧导航收缩及展开

Axure教程(中级):侧导航收缩及展开

接下来,需要实现点击某个【模块导航】则展开其【二级导航】并收起其他【模块导航】的【二级导航】。

首先,将动态面板【02】、【03】设置为隐藏,由于页面初始加载时,【01】时处于默认展开状态,所以不隐藏。

其次,给【模块导航1】添加【鼠标单击时】的交互效果,选择左侧的【元件】-》【设置选中】-》【当前元件】,设置如下:

Axure教程(中级):侧导航收缩及展开

并选择左侧的【元件】-》【显示/隐藏】-》勾选【01】动态面板,可见性为“显示”,动画为“向下滑动”,500毫秒,更多选项为“推动元件”,方向为“下方”。设置如下:

Axure教程(中级):侧导航收缩及展开

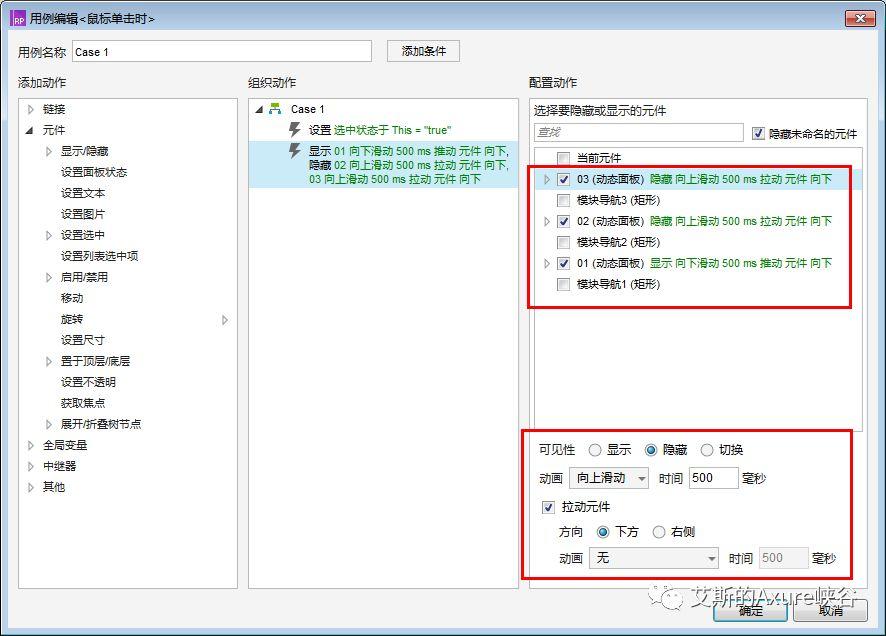

再勾选【02】动态面板和【03】动态面板,可见性都为“隐藏”,动画为“向上滑动”,500毫秒,勾选“拉动元件”,方向为“下方”。设置如下:

Axure教程(中级):侧导航收缩及展开

同理,给【模块导航2】和【模块导航3】添加同样【鼠标单击时】的交互效事件。

三、交互细节调整

1. 切记:添加【鼠标单击时】的交互效果时,【模块导航2】则显示【02】动态面板,【模块导航3】则显示【03】动态面板。

2. 由于初始加载页面时,【01】动态面板子导航是默认展示,因此,需要将【模块导航1】设置为【选中】状态。

Axure教程(中级):侧导航收缩及展开

四、预览效果

示例演示:

Axure教程(中级):侧导航收缩及展开

以上就是Axure教程(中级):侧导航收缩及展开的全部内容介绍了,关于更多Axure教程信息,欢迎关注北极熊素材库,给你带来最丰富的素材图片和最有用的教程,更多最新资讯。
