Auto CAD绘制多段线的方法教程

Auto CAD绘制多段线的方法教程，Auto CAD怎么绘制多段线？今天就来学习一下绘制直线的方法吧。

一、直线和多段线的区别

直线与多段线是CAD里最基本的命令。直线命令是“line”或者用简写的“l”都可以；而多段线的命令则是“pline”，可以简写成“pl”。虽然这两个命令都是绘制线段的，但是两者之间有这很大的区别。

1.直线是一个单一的对象，每两个点确定一条直线，就算连在一起画每条也是单一的。比如：用直线绘制一个矩形的时候，我们想选中矩形，用鼠标单击矩形边长，选中的是组成矩形的其中一条直线，若想选中整个矩形，需要用鼠标在矩形周围点击一下，并拖动形成绿色选区覆盖矩形之后，再次点击鼠标，矩形的四条边才会被全部选中。

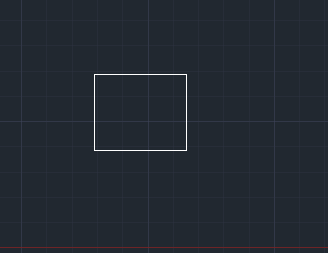

而多段线是由几段线段或圆弧构成的的连续线条。在AutoCAD无论有多少个点（段），均为一个整体。比如：用多段线画出来的矩形，我们用鼠标单击它其中的一条边，就可以把矩形全部选中。

2.直线的线宽是一样的，但多段线的线宽可以一样，也可以不一样，我们可以调整开始调整线宽和末尾线宽是多段线的粗细不一致。

3.多段线闭合之后可以拉伸建立为三维实体，直线即时闭合也不可以拉伸。

三、直线与多段线的转换

直接输入命令“PE”，按Enter键——然后输入多条命令“M”，按Enter键——选中全部的线，按Enter键——然后根据提示输入命令“y”（y就是yes的意思，表示确定将直线与和圆弧转换为多段线）——

接着输入命令“J”，连续按Enter两次，在按esc退出，这里表示多段线已经转换并合并完成，最后，再次选中这个几何图形的时候，选中的就是一个整体，并非一条单独的线段。
